HS型手拉葫芦

圆形手拉葫芦主要特点就是外观呈现圆形,HS型属于比较“大众”的一台产品,因为是大部分厂家都能做的,不像辰力一些自研的一些,在质量上会有一定的差别。不过都作为轻巧型的起重机械,构造上是基本不变的,质量的提高意在零件的精度。

【型号参数(0.5-20t)】2T为例


型号HS-2
额定载荷(T)2
标准起重高度(M)3
试验载荷(KN)30
手拉力(N)343
两钩间最小距离(mm)380
起重链条行数2
起重链条直径(MM)6
主要尺寸(MM) A:142 B:126 C:34 D:142
净重(kg)15
起重高度每增加1米增加重量(kg)2.7
包装尺寸(cm)27*20*16


【产品说明】

起重手动葫芦分为国产和进口两种,形状有V型、A型、D型等。这款HS圆形手拉葫芦属于常见的一种,结构紧凑,自身重量轻,并且有一定的机械效率,可以说麻雀虽小五脏俱全。

使用方法:

起吊:顺时针拽动链条,带动机件内齿轮转动,实现重物起吊。

下降:需要逆时针拽动链条,机件链轮反方向运行。

静止状态:标准的手拉葫芦整机强度应能承受4倍额定起重的静拉伸载荷,且保持10min。通过松脱制动器使其可靠承受2.5倍静拉伸载荷。

【机身构成】

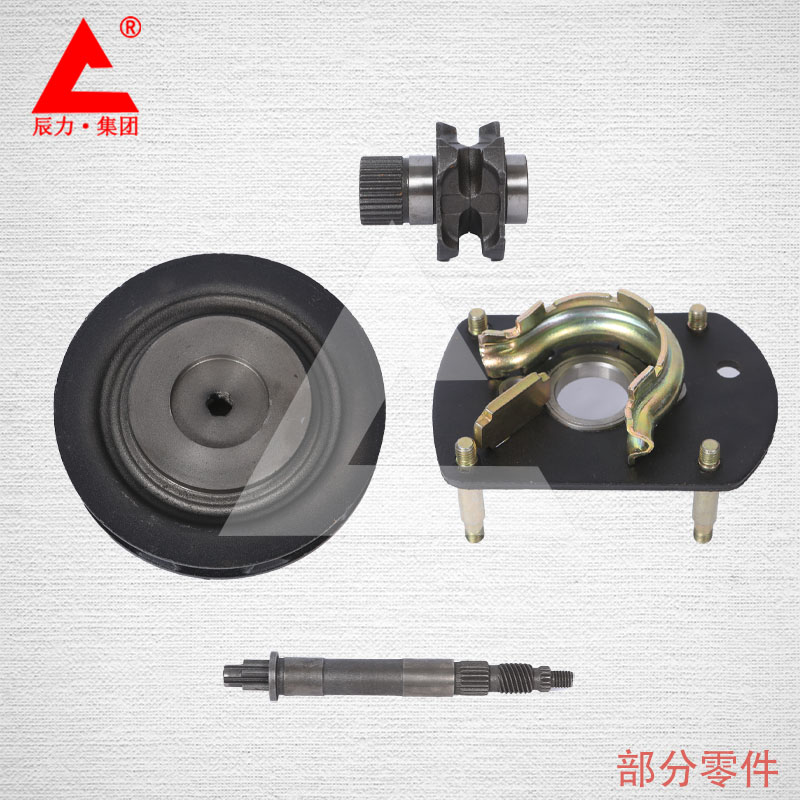

手链轮,制动组件,起重链轮,长轴齿轮,片齿轮组件,花键齿轮,左墙板组件,外墙板,下吊钩,链条等。

【产品图片】

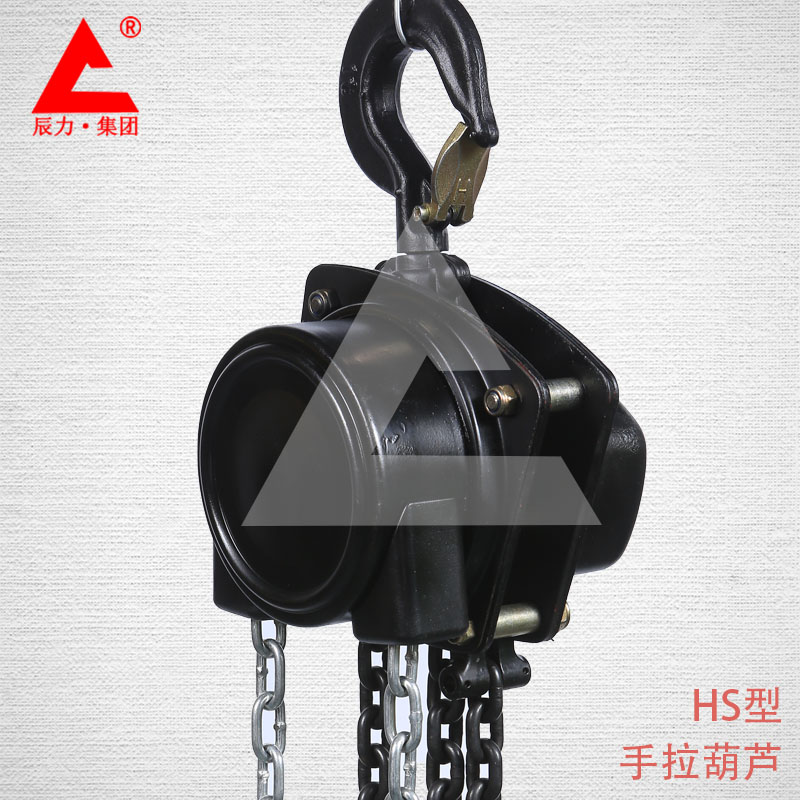

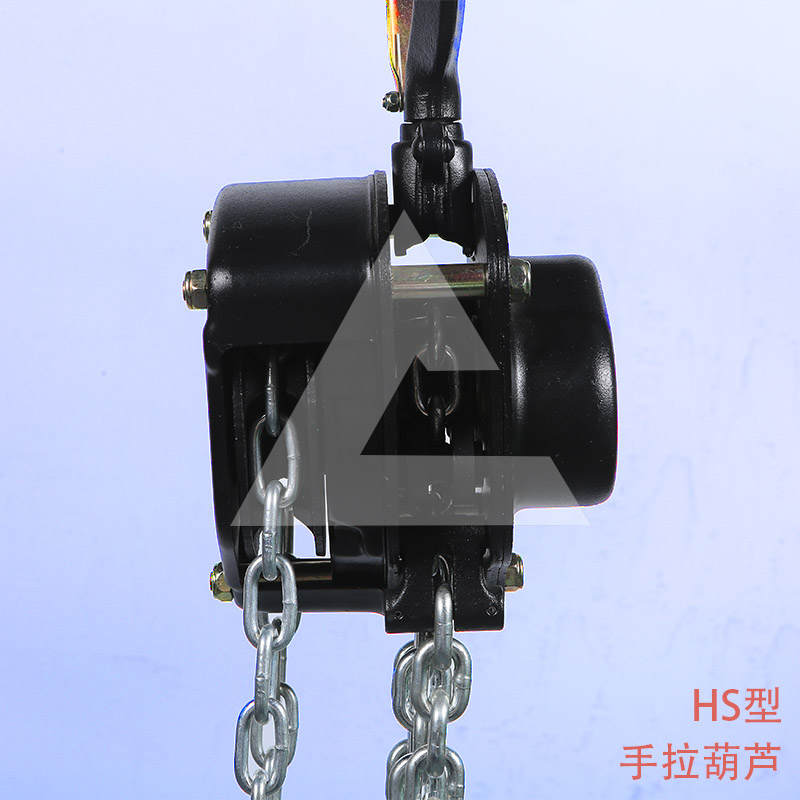

圆形手拉葫芦

辰力手拉葫芦厂家

【产品保障】

欧洲CE、GS认证以及PICC保险承保。

权威认证

【其他葫芦型号】

HS-VT型手拉葫芦HSZ-KII型手拉葫芦
