HSH-A型手扳葫芦

手扳葫芦     |      2022-09-28 14:12:00

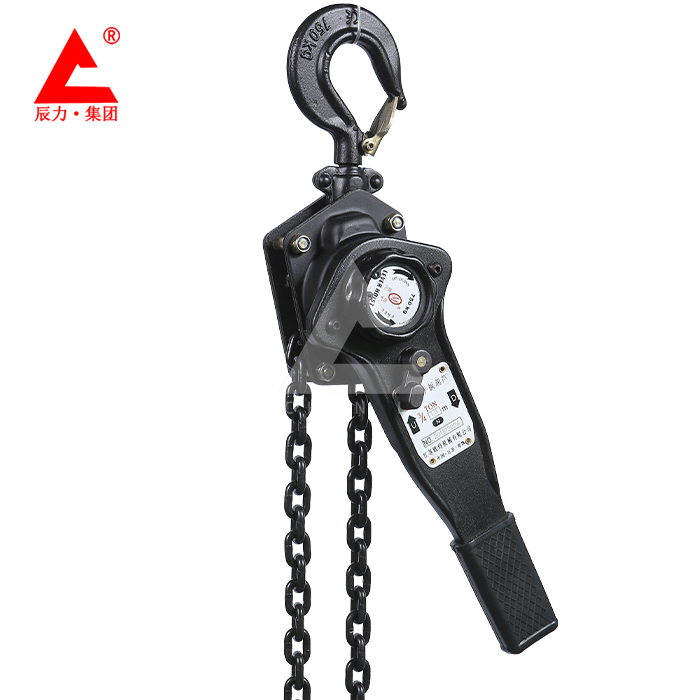

HSH-A型手扳葫芦

HSH-A型手扳葫芦为自由滑落式,导链板进行导链,链条不能脱开。它和V型手扳在传动部分上是相同的,空载时通过离合弹簧的作用实现自由拉动链条。手轮采用了冲压件,链条拉环为A型,换挡拨块为V型。


产品特点

1.相比v型,不需要打开齿轮脱开后拉动链条,这里的设计优化了操作步骤。

2.导链板的使用比起v型的采用的导轮,能够避免雨水、异物等进入链轮,不容易出现卡住、脱链等情况

3.A型手轮是冲压件,外形较为美观,手柄为左右两角固定。

4.制动组件中和X型一样采用了螺纹连接,比起v型性能要好。


产品参数


额定载荷0.25t0.5t0.75t1t1.5t2t3t6t9t
标准提升高度m11.51.51.51.51.51.51.51.5
试验载荷KN3.757.5111522.52537.575112.5
额定手扳力ND250340140140220240320340360
起重链条行数111111123
起重链条直径mm45667.18101010
净重kg1.84771011.817.528.545

起升高度每增1m增加重量kg

0.410.520.80.81.11.42.24.46.6
包装尺寸22*18*1137*12*1137*16*1537*16*1551*17*1551*17*1552*20*1854*20*2056*32*23
