辰力HSZ型手拉葫芦配件通过正确的组合,能够完成制动和传动的操作,实现对货物的提升和下降以及刹车。这些离不开各个零件之间的相互作用,除了摩擦片以外,辰力葫芦其他部件不易受损,长期使用不易出现问题。


手拉葫芦结构

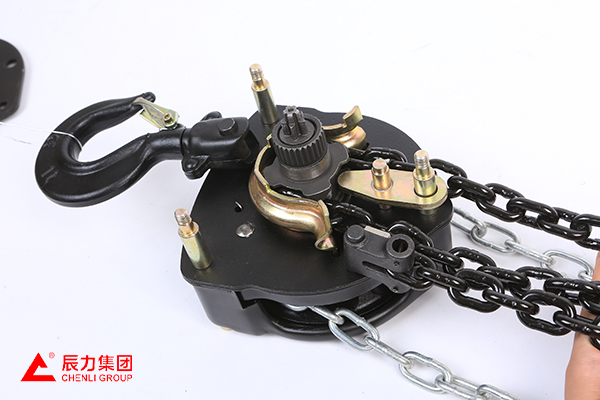

图1

下面对其主要零件及功能进行介绍:

1.上图1中链条放置的部分,下方即左墙板,周围三个支撑杆作为HSZ-VD型手拉葫芦的受力零件。

2.起重链轮:中间放置链条的轴承,每环链条经过时可以嵌在链轮上。

3.导链板:包围起重链轮和链条成半圆拱形的零件。它的作用是引导链条,在葫芦运行中容易出现扭转,它的作用就是防止这种问题出现。

4.挡链块:起重链轮下方和导链板同颜色的金属零件,它的功能在于清理链条表面产生的毛刺、异物等,直接深入到链轮。

5.长轴位于中间,起重链轮就套在它的外侧,长轴几乎贯穿整个葫芦、连接着大部分传动零件。


HSZ型手拉葫芦

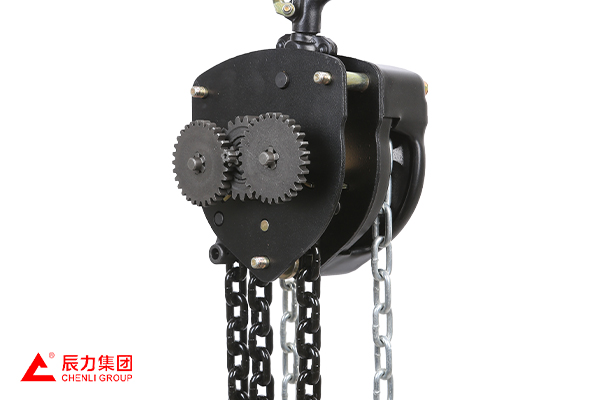

图2


6.图1盖上右墙板,安装齿轮后就是图2的样子,左右两个一样的齿轮为片齿轮,中间是短轴。它们和下方的花键齿轮相连,花键齿轮连接着起重链轮。

手拉葫芦制动系统

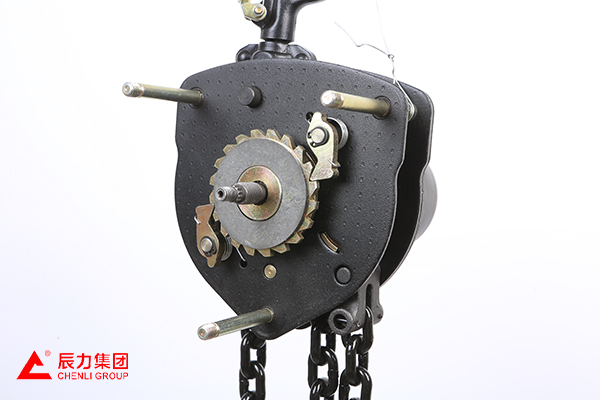

图3

7.图1中的另一面,也就是左墙板的另一侧就是制动系统,如图3,棘爪就在这个位置,它卡住的零件为棘轮,棘轮正反两面为摩擦片,整个棘轮放在制动器座上。

制动系统安装好,上方会扣上罩壳和手链轮,手链轮和手拉链条配合上述介绍的各个传动零件实现葫芦的运行。
