HSZ型手拉葫芦的安装方法

 产品知识     |      2022-09-14 09:55:03

HSZ是辰力生产的手拉葫芦主要系列,以A型和V型(包括新VD)成为主要的加工和使用型号。它们共同的外观特点就是三角型,三个支撑杆受力,质量更高的G型用了4个支撑杆,也就是呈方形。虽然型号不同,但是安装方法上大体一致,安装前,需要先熟悉配件,可以参考手拉葫芦零件图解

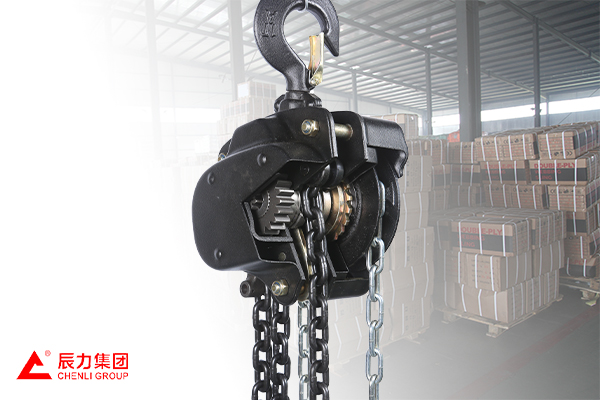

手拉葫芦安装


手拉葫芦安装步骤:

1.先要将左右墙板上的零件安装好,包括支撑杆、整体轴承等采用液压的方式压入墙板对应的位置。后期使用者维修或拆装不需考虑这一步。

2.左墙板安装起重链轮,然后放上导链板,下方配合支撑杆、挡链杆安装挡链块,尾环架装到对应位置(左侧)。这一步也可放上起重链条,也可以装完后再放。

3.然后安装右墙板,放上花键齿轮到起重链轮上。

4.在将长轴齿轮安装好,之后将两个片齿轮和短轴连接成组合件,放于花键齿轮两侧对应位置,然后就可以扣上这一侧的外罩壳。

5.将手拉葫芦反过来,也就是刚开始安装时左墙板的另一侧,这边就是制动系统。先将上吊钩通过上钩轴穿过两个墙板装好。

6.棘爪弹簧、手拉葫芦棘爪安装到左墙板,然后将棘轮两侧放好摩擦片,再将其放到制动器座上,这个组合件再通过长轴安装到左墙板上,能够让棘爪刚好卡住棘轮。

7.之后就可以安装罩壳和手链轮了,旋转链轮安装到合适位置,链轮上有开槽螺母等进行固定,整个罩壳扣上后,拧上支撑杆螺丝。
