MD电动葫芦断火限位器接法

 产品知识     |      2022-05-06 09:53:16

MD电动葫芦一般都会配置手动行车,不管单速还是双速,这是它配套使用的一种形式。而限位器作为安全保护装置,我们在购买后新的钢丝绳电动葫芦往往一些线是需要自己接的,电机接线一般很简单,限位器如果有故障或者重新安装时也需要接线。

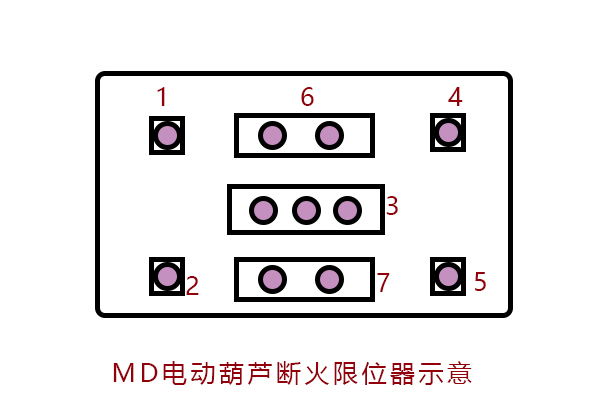

电动葫芦限位器接线图

断火限位器接法

1.限位器上往往会有多个接线点,因为要和电机和控制机相连,要实现双向限位、控制保护的作用,属于一个保险装置。


2.断火限位器内部焊点一般都有三排,中间是独立的,两边各自独立。见上图,1、6、4、2、7、5全部通,3为独立。具体点位数量和电机内是对应的,具体每个点的接法请参考安装说明书,我们在购买时一般都会一定的说明,接线涉及到电工的专业知识,所以需要时请专业的人员进行操作。


限位器工作原理

电动葫芦限位器安装是通过限位杆上两个撞块实现的,能够判断钢丝绳使用的长度达到一定的距离在即将超出时,进行断火制动。不过正常作业中不能将其当做制动器来使用,很容易使限位器线路焊点过热而烧坏或者短路,修理起来需要时间和成本。


由此可见,MD电动葫芦限位器作为一个保护装置还是很重要的,需要接线处理往往是因为电动葫芦故障的出现,一般出厂都是安装完毕的。修理切忌不能将电线接错,根据接线电路图来,否则烧坏了电机就造成了更多的损失。
