0.75t手扳葫芦结构及拆装

 产品知识     |      2022-10-19 10:05:12

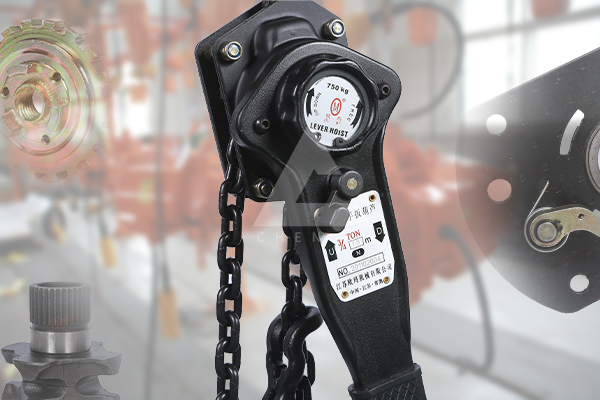

0.75t手扳葫芦在手柄上规格标识为3/4,比手拉葫芦结构要复杂一些,这主要体现在零件的数量上。因为手柄控制上升和下降还要起到静止刹车的作用,所以换向棘轮、换挡拨片等制动系统配件较多。拆装中应该熟悉其原理和步骤,才可以进行保养或维修,建议交给厂家或相关人员去做。


0.75t手扳葫芦


手扳葫芦结构

1.作为一款手摇葫芦,吨位虽然不同但是结构不变,不同的是型号上可能有所细微差别。结构分为传动系统、制动系统、起重链条链轮、吊钩、手柄等。

2.传动系统结构:同手拉,有花键齿轮、2个片齿轮和短轴齿轮组成

3.制动系统结构(X型):制动器座、制动盘、摩擦片、换向棘爪、换向棘轮、盖板、换向棘爪轴、离合弹簧等。

4.起重部分结构:链轮、链条、长轴齿轮等。


手扳葫芦拆装

1.拆装之前应该了解它是怎么工作的,不管大型还是小型手动葫芦原理一样。

左墙板为制动部分,右墙板为传动部分,通过左墙板外侧手柄控制,通过长轴引导右侧传动组件,然后会带动起重链轮上的链条转动实现起吊和下降。

2.拆卸和安装的步骤相反,根据其上述结构中对应的零部件记好位置即可,geng详细图解和标注可以参考辰力0.75吨手扳葫芦说明书的解释,或联系我们解决。
