电动葫芦工作原理主电路控制电路,工作原理,接线步骤

 产品知识     |      2019-07-23 08:37

大家好我是辰力小编,本期我们介绍电动葫芦,电动葫芦是一种特种起重设备,安装在天车、龙门吊之上,电动葫芦具有体积小,自重轻,操作简单,使用方便等特点,用于工矿企业,仓储,码头等场所。

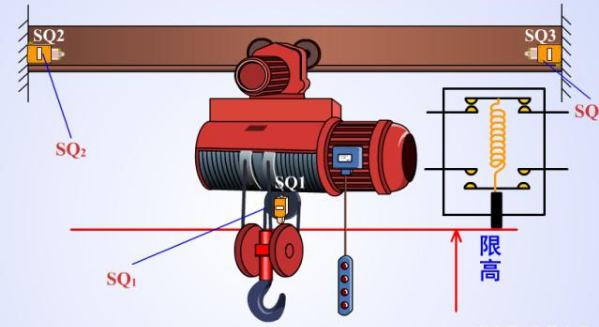

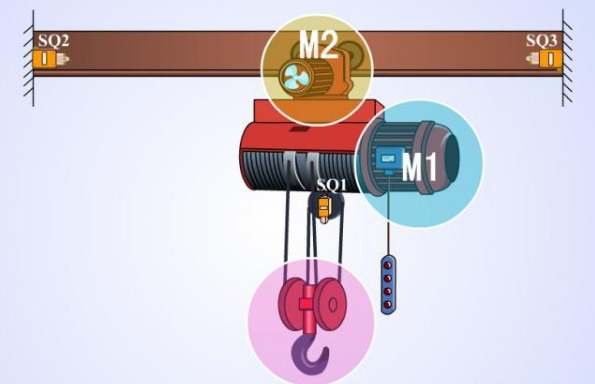

首先电葫芦有两个电机组成,分别是M1上 下,M2--左--右,左右的两边分别有限位器,就是行程开关用来限制导轨上面的电机不会因为误操作损毁设备。上的时候也有位置限制。

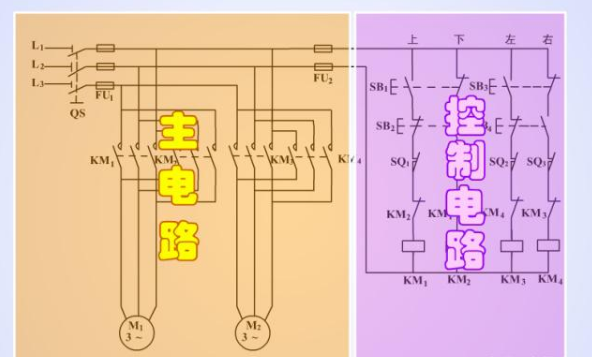

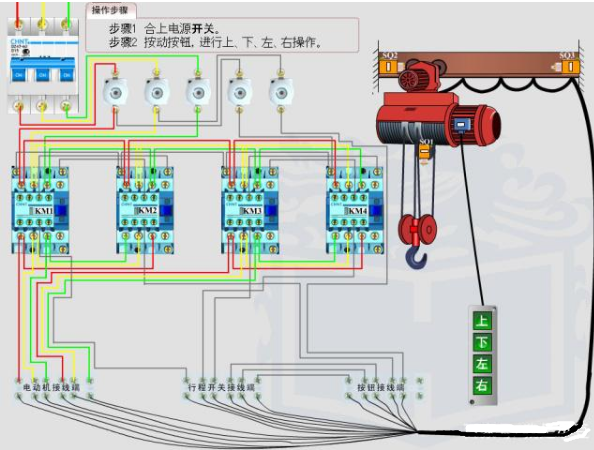

大家看下图,其实电葫芦就是两个电机正反转电路,我们只要把控制电路掌握好就可以。

主电路:我们知道三相电机改变其中两相的相序就可以改变电机转向,所以我们接主电路的时候,需要改变两相的相序,比如进线L1---L2---L3进KM1----KM2进线,出线的时候我们KM1按L1---L2---L3相序接到电机,KM2出线的时候我们就要改变一下相序出线T1---进KM1---T2.T2进KM1的T1,T3----T3,这里小豆给大家温馨提示,三根线,任意改变两根即可。

下面我看控制电路,我们以上--KM1为例,FU2进接触器线圈A1,L1进启动按钮常开,常开出来进SB2常闭,常闭出来进行程开关常闭,常闭出来进KM2常闭,然后进KM1线圈。

动作下:从SB1常开并联一根线进SB1常闭,到SB2常开,到KM1常闭,到KM2线圈。

这里串彼此的常闭,是互锁,接触器互锁,串彼此按钮常闭按钮互锁,双重互锁更安全。左右动作与上下一样。

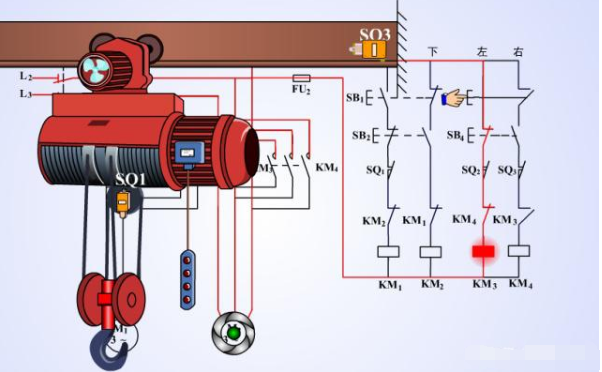

下面是试验演示,左动作运行。KM3得电的时候KM4不能启动,原因串了KM3常闭,KM3接触器得电吸合,常闭触点断开。

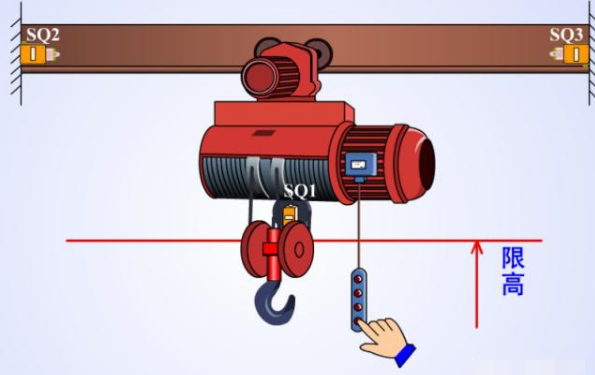

下面是行程开关动作原理,串常闭的意思就是机械设备触碰到行程开关触头,触点会断开,这时候即便按下启动按钮,接触器也不会得电,因为控制电路串了行程开关常闭。
