手拉葫芦,你相信它能把大吊车吊起来吗?

 产品知识     |      2019-06-22 08:53

你知道什么是手拉葫芦吗? 它是工厂中常用的一种起重设备。体型很小,但是起重量很大。今天就带你了解一下手拉葫芦,谈谈它的起重原理。

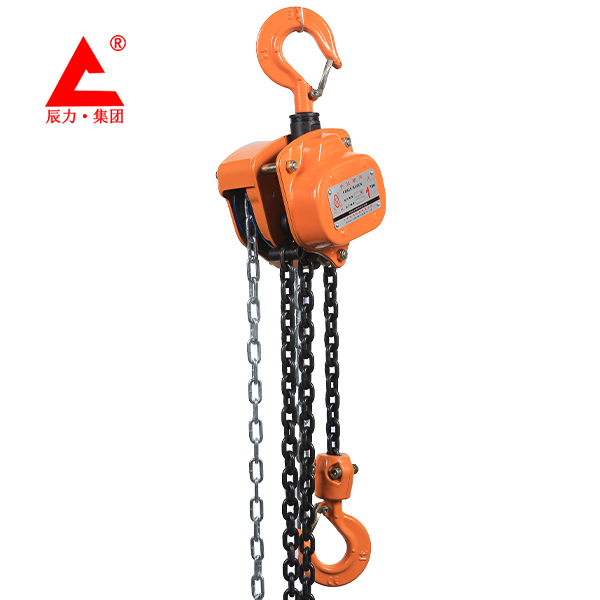

就是下面这个。

高强度手拉葫芦,手扳葫芦,欢迎选购

手拉葫芦又叫神仙葫芦、倒链、斤不落,是一种使用简单、携带方便的手动起重设备。它适用于工厂、矿山、建筑工地、仓库等,应用于在安装设备、起吊重物和装卸车辆时,尤其是露天操作或者无电源作业时。

手拉葫芦结构

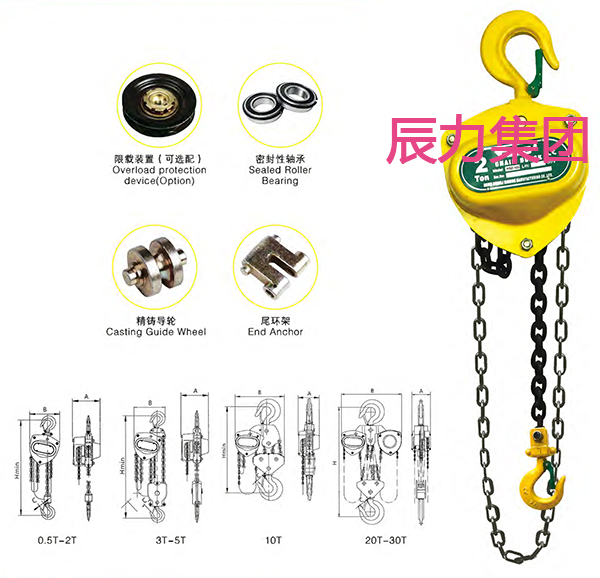

这是手拉葫芦的主要结构图:

这是手拉葫芦的零件图:

图中各部分名称分别为:1起重链、2右墙板、3支撑杆、4起重链轮、5 为五齿长轴、6花键孔齿轮、7为4齿短轴、8片齿轮、9手链轮、10制动器座、11摩擦片、12滚柱、13轴承外圈、14棘轮、15手链条、16棘爪弹簧、17棘爪、18手链轮罩壳、19弹性挡圈、20棘爪销、21、左墙板、22吊链板、23吊销、24挡板、25弹性挡圈、26轴销、27手轮、29、支撑杆、30下构架、31外墙板、32滚柱、33罩壳、34游轮轴、35、滚杆、36游轮、38吊钩、39止索夹、40无头铆钉。

手拉葫芦使用方法

起吊重物时是这么用的。

上面挂钩固定,下面吊钩挂上重物,提升重物时,顺时针拽动手链条、手链轮转动,下降时逆时针拽动手链条,制动器座跟摩擦片分离,棘轮在棘爪的作用下静止,五齿长轴带动起重链轮反方向运行,从而平稳下降重物。

手拉葫芦原理

那为什么能用手拉葫芦拉起重物那,我们来分析一下它的原理。

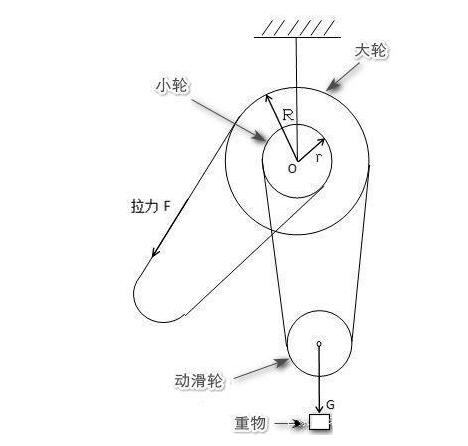

首先,把手拉葫芦简化成下面这个样子。

由这个图可以看出,手动葫芦是由大轮和小轮组成的定滑轮组与一个动滑轮组合而成。如图所示半径分别为R的大轮和r的小轮一起绕水平轴O转动,它们和下方悬挂重物G的动滑轮都是周边有齿的链轮,用链条连接。

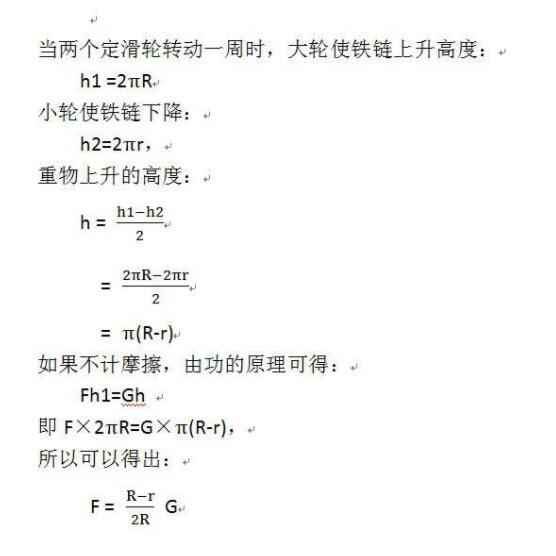

我们利用功的原理来分析如下:

也就是说,只要大轮和小轮的半径之差很小,就可以用足够小的拉力拉动很重的物体。

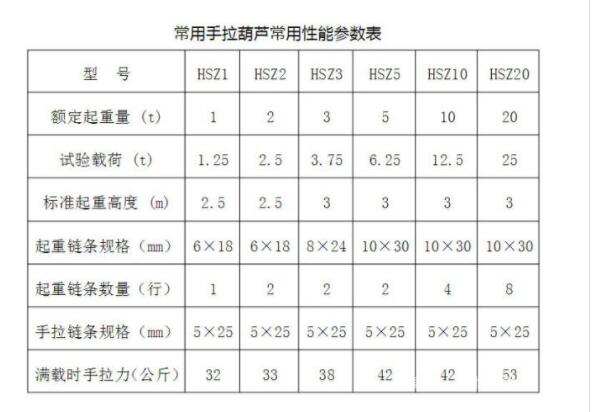

下面是常用手拉葫芦的性能表。

我们看到只需要不大的力气就能拉起很大的重量。

而且,现在有的手拉葫芦已经能够做到拉起100吨的重量。

所以它能很轻松的吊起一辆几十吨的大吊车。
